 Produkte    Preisliste    Doku

WA5S
(Bausatz)
Art.Nr.: 3953
Preis: ab 27,90€

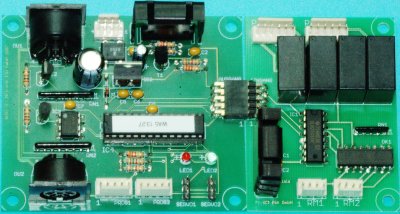

(Bild zeigt ein Fertiggerät)



WA5S - der Universalantrieb für Weichen und alle Anwendungen mit zusätzlichen Schaltaufgaben.
Der WA5S ist die universelle Lösung für den Einsatz als Weichenantrieb im Selectrix-System.
Die Abbildung zeigt den mit zusätzlichen Optokopplern bestückten Relaisbaustein, der beim WA5S wegen der Rückmeldung über den SX-Bus nur in Sonderfällen erforderlich ist.

Technische Daten:

  • Abmessungen:
  • Stromversorgung mit 12-20V Wechsel-, Gleich- oder "Digital"-Spannung.
  • Stromaufnahme in Ruhe ca. 150 mA, beim Umlauf des Servos, je nach eingesetztem Servo, typisch 200mA, maximal 1,5A.
  • Anschluss an den SX-Bus mit den standardisierten DIN-Steckern. Keine Belastung der Spannungsversorgung auf dem SX-Bus, da die Versorgung vollständig extern erfolgt.
  • Vielfältige Rückmeldemöglichkeiten auf dem SX-Bus.
  • Anschluss von zwei Servos mit vollständig getrennten Einstellungen.
  • Zwei Polarisierungsrelais je Servo, eines für jede Endlage, zur absolut sicheren Herzstückpolarisierung. Spezialeinstellung zur Polarisierung der Tillig DKW ohne Kurzschlussgefahr.
  • Optokoppler-Ausgänge zur Rückmeldung der Stellung des Antriebs. Direkter Anschluss von Leuchtdioden zur Stelltischausleuchtung.
  • Festlegung aller Parameter mit dem universellen Programmiergerät. Zur Einstellung ist nur eine Spannungsversorgung des Bausteins erforderlich.
  • Sicherer Nachbau des Bausatzes durch eine ausführliche Bauanleitung und den Einsatz von bedrahteten Bauelementen. Keine Verwendung von SMD-Bauteilen.

Lieferumfang:

  • Platine WA5S Grundbaustein
  • Platine WA5S Relaisbaustein
  • Bauteiltüte WA5S Grundbaustein
  • Bauteiltüte WA5S Relaisbaustein (ohne Rückmeldung!)
  • Prozessor mit aktuellster Software
  • Bau- und Bedienungsanleitung

ergänzende Artikel (zum Betrieb nicht zwingend erforderlich):

  • 3991: Aufpreis für Fertiggerät WA5S
  • 6051: Gehäuse für WA5S
  • 6104: Anschlusskabel, 4-polig
  • 6106: Anschlusskabel, 6-polig
  • 6215: Trafo, für 3-4 WA5
